Stroj na nepretržité lepenie tesniaceho pásu vzduchového filtra
Špecifikácia
|
Veľkosť filtra |
|
|
Dĺžka |
150-500 mm |
|
šírka |
140-350 mm |
|
Výška |
10-50 mm |
|
Efektívnosť |
6s/kus |
|
Napätie |
220V |
|
Sila |
14 kW |
|
Tlak vzduchu |
0.6 Mpa |
|
Hmotnosť |
220 kg |
|
Celkový rozmer |
7500*2500*2000 mm (D*Š*V) |
|
Počet obehových foriem |
Väčšie alebo rovné 18 |
|
Čas výmeny zariadenia |
20 minút |
Úvod do parametrov zariadenia
1. Zariadenie je vhodné pre sortiment: dĺžka: 150 ~ 400 mm; šírka: 150 ~ 350 mm
2. Výška zoškrabovania lepidla: 10~50mm
3. Napätie: 220V; tlak vzduchu: 0,6 MPa; Výkon: 15KW; Hmotnosť: 500KG
4. Akčný čas jedného mechanizmu zariadenia: Menej ako alebo rovný 7S
5. Veľkosť zariadenia: dĺžka x šírka x výška: 11200x2600x2000mm
6. Operátori zariadenia: vykladanie formy (manuálne umiestnenie filtračného prvku) Väčšie alebo rovné 1 osobe
7. Počet obehových foriem: väčší alebo rovný 18
8. Výmena zariadenia trvá 0,5 hodiny.
9. Vybavené 20-litrovým strojom na lepidlo s dvojitým čerpadlom, dvoma 3 m gumovými hadicami a dvoma 0-60 mm nastaviteľnými škrabacími pištoľami.
10. Uistite sa, že je filtračný prvok plochý a na svojom mieste, najskôr ho upevnite na oboch stranách a potom zatlačte nadol.
Referenčné zobrazenie zariadenia Úvod
Hlavné zobrazenie zariadenia
Výbava Pohľad zhora
Úvod do štruktúry zariadenia
Predstavenie každej inštitúcie
Úvod do toku akcií:
1. Operátor nakladá výrobky na formovaciu formu jeden po druhom;
2. Umiestnite filtračnú vložku na dopravníkové vedenie. Produkt automaticky koriguje okraj toku;
3. Po pripevnení okraja sa výrobok automaticky odreže;
4. Separované produkty automaticky vstupujú do mechanizmu vyberania z formy;
5. Forma sa vracia na pracovnú plošinu cez spätné dopravníkové vedenie výťahu;
6. Automatické jemné strihanie po vybratí produktu z formy;
7. Dopravné linky, ktoré sa majú odoberať.
Zariadenie stanice Úvod
Stanovisko 1: Predný zdvíhací mechanizmus upevnenia
Stanica 2: Pracovná platforma na inštaláciu filtračného prvku (jedna)
Stanica 2: Pracovná platforma na inštaláciu filtračného prvku: Veľkosť platformy (dva)

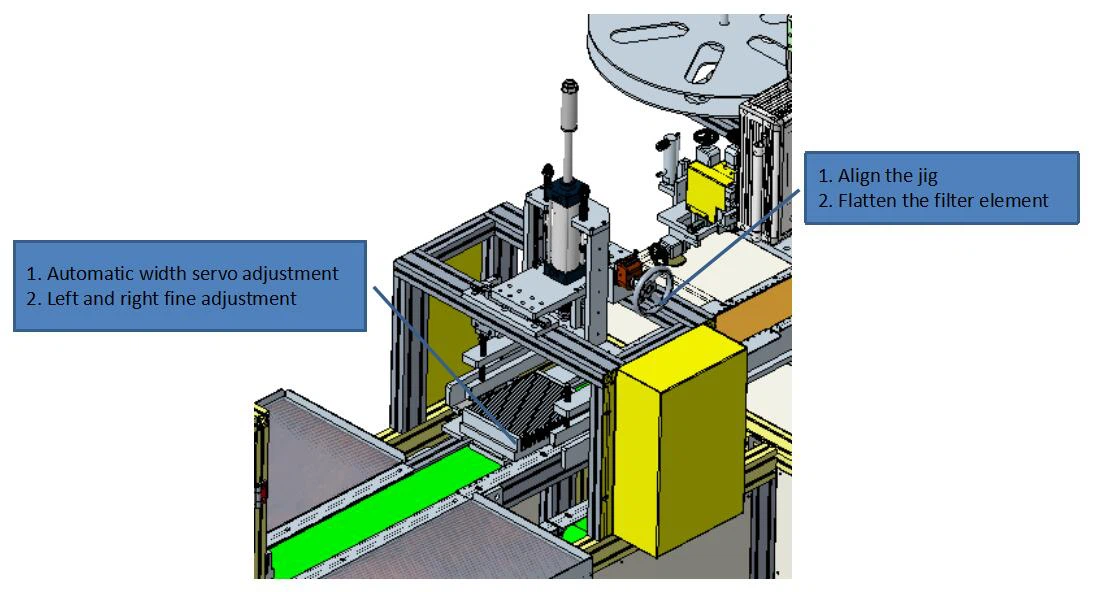

Stanica 3: Mechanizmus kalibrácie filtračného prvku zariadenia
Stanica 4: Mechanizmus lepenia okrajov
Stanovisko 5: Mechanizmus lepenia okrajov – lepidlo Umiestnenie materiálu v rolke stroja

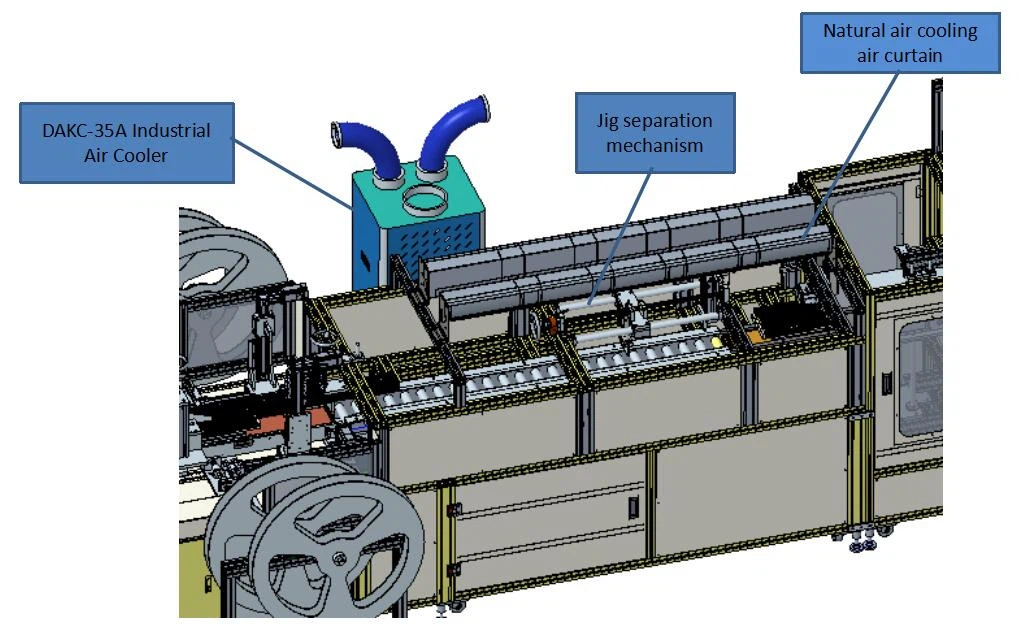

Stanica 6: Linka valčekov na oddeľovanie prípravkov
Stanica 7: Mechanizmus pretavenia po upevnení

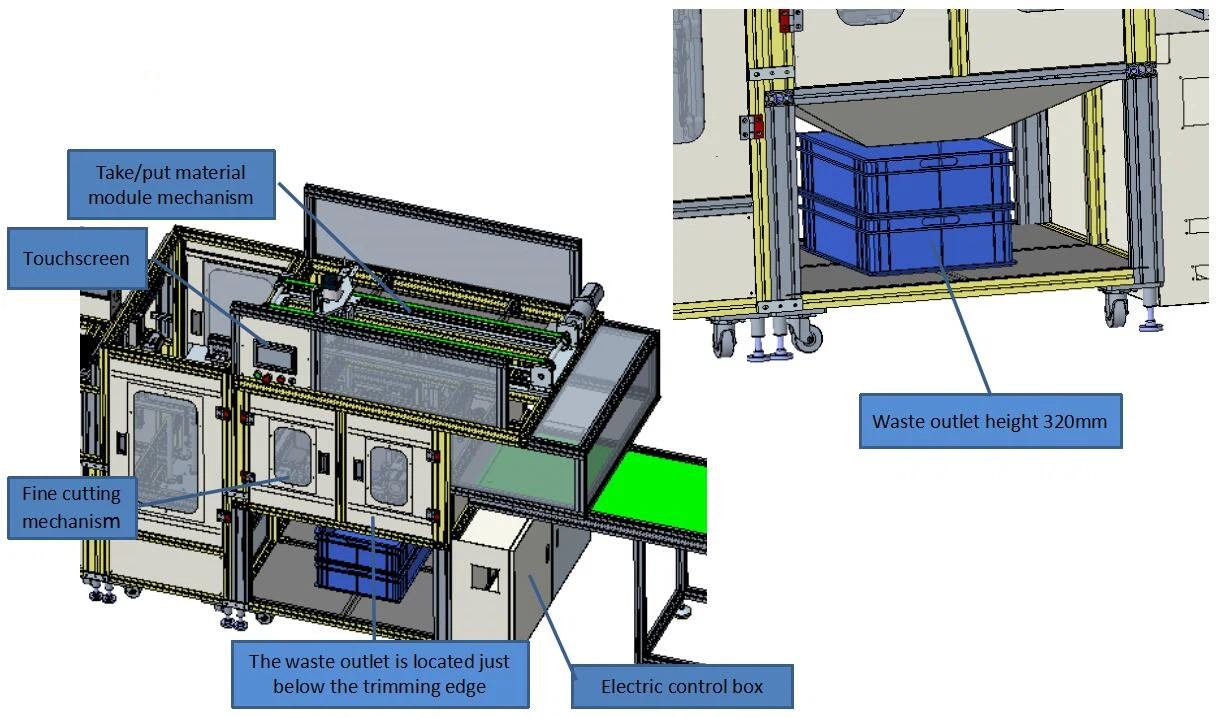

Stanica 8: Mechanizmus jemného strihania produktu (I)
Pracovná stanica Úvod 8: Mechanizmus jemného strihania produktu – Mechanizmus odoberania materiálu (II)
Pracovná stanica Úvod 8: Pracovná stanica 7: Mechanizmus jemného strihania produktu - Rozstup elektrického nastavenia serva (Ⅲ)
Stanica 9: Linka vykladacieho dopravníka
Veľkosť zariadenia Úvod
Zariadenie sa skladá z ôsmich dielov, ktoré je možné rozložiť a dĺžka každého dielu nepresahuje 2,5 metra.
